JK-ENBH-100扭矩扳手检定仪
ENBH型扭矩扳手检定仪说明书
一、概述
1.1 主要用途及适用范围
ANBH型扭矩扳手检定仪是检定扭力扳手、扭力起子的专用设备。主要用于检验或校准扭力扳手、预置式扭力扳手、指针式扭力扳手。广泛应用于电气制造、机械制造、汽车轻工、专业科研和检测行业。扭力值通过数字式仪表显示，准确直观。
1.2 产品特点
本仪器是一款专门设计用于校准或调节扭力扳手的数字式扭矩扳手检定仪，具有如下特点:
（1）可选择多个单位
衡量单位包括牛顿单位（N.m）、公制单位（kgf.cm）和美制单位（lbf.in）。
（2）两种测量模式
本仪器实时、峰值两种模式可随意切换。
（3）上、下限值设定
本仪器上、下限值可设定，当达到设定值时蜂鸣器报警。
（4）数据保存功能
本仪器可保存测量数据100组。
1.3 品种规格参数
规格 | JK-ENBH-20 | JK-ENBH-50 | JK-ENBH-100 | JK-ENBH-200 | JK-ENBH-500 |
最大值 | 20N.m | 50N.m | 100N.m | 200N.m | 500N.m |
最小分辨率 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 |
精度 | ±1% | ||||
单位切换 | N.m、Kgf.cm、Lbf.in | ||||
电源 | 输入：AC 220v 输出：DC 12V | ||||
外型尺寸mm | 299*299*242 | 772*400*276 | 1142*553*360 | ||
工作温度 | 5℃~35℃ | ||||
运输温度 | -10℃~60℃ | ||||
相对湿度 | 15％～80％RH | ||||
工作环境 | 周围无震源及腐蚀性介质 | ||||
重量（Kg） | 12 | 27 | 43 | ||
二、产品整体结构

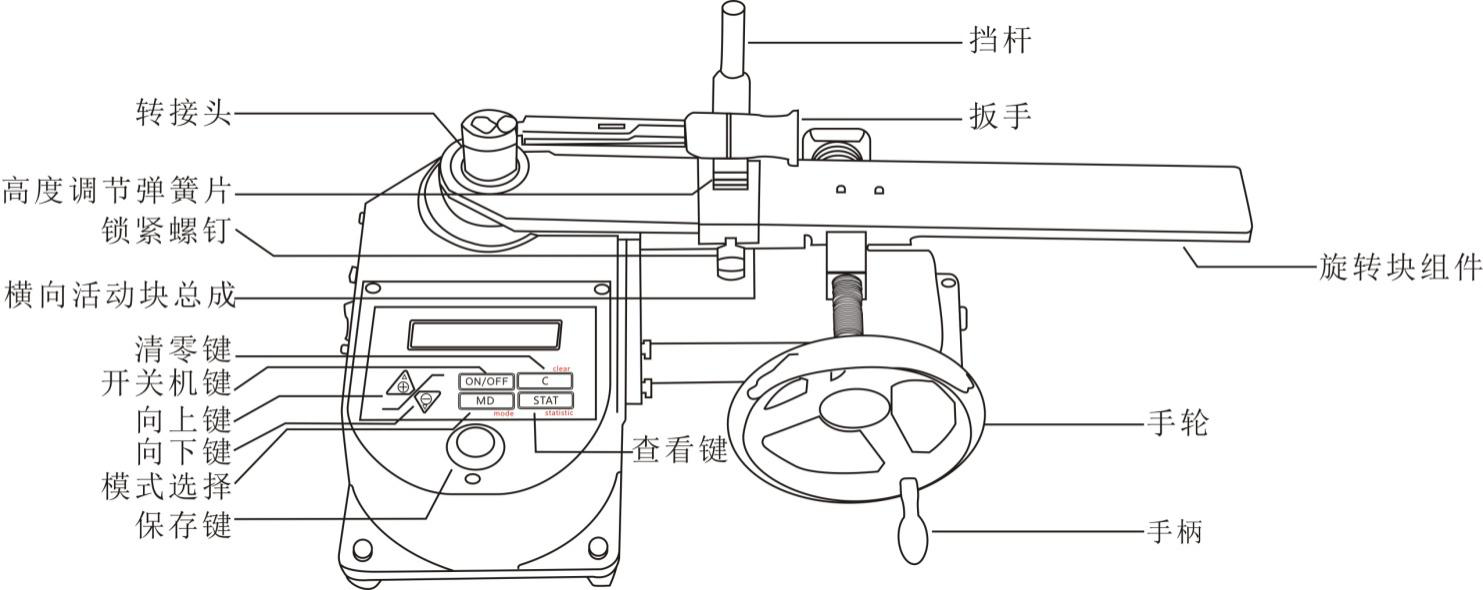

2.1 外形结构

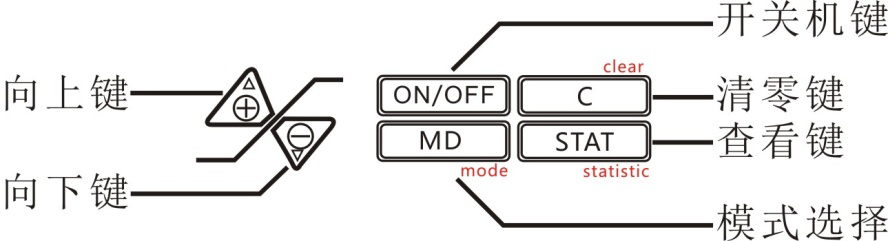

2.2按键介绍
2.2.1向上键：在测量界面按此键，可使测量出的数据180°旋转；在设置界面中，有向上选择和增加数值的功能。
2.2.2向下键：在设置界面中，有向下选择和位移的功能。
2.2.3开关机键：开机和关机功能。
2.2.4清零键：测量界面有数据清零功能，设置界面有返回功能，保存数据查看界面有清除全部数据的功能。
2.2.5查看键：测量界面中，有查看保存的数据功能。
2.2.6模式选择：在测量界面时，按此键可切换峰值模式和实时测量模式，长按此键6秒可进入设置界面，设置界面中此键有保存功能。
